Miernik Prądu RF, Miernik Prądu Anteny RF
Specyfikacja produktu
Marka: Oreilet
Liczba produktów: 1

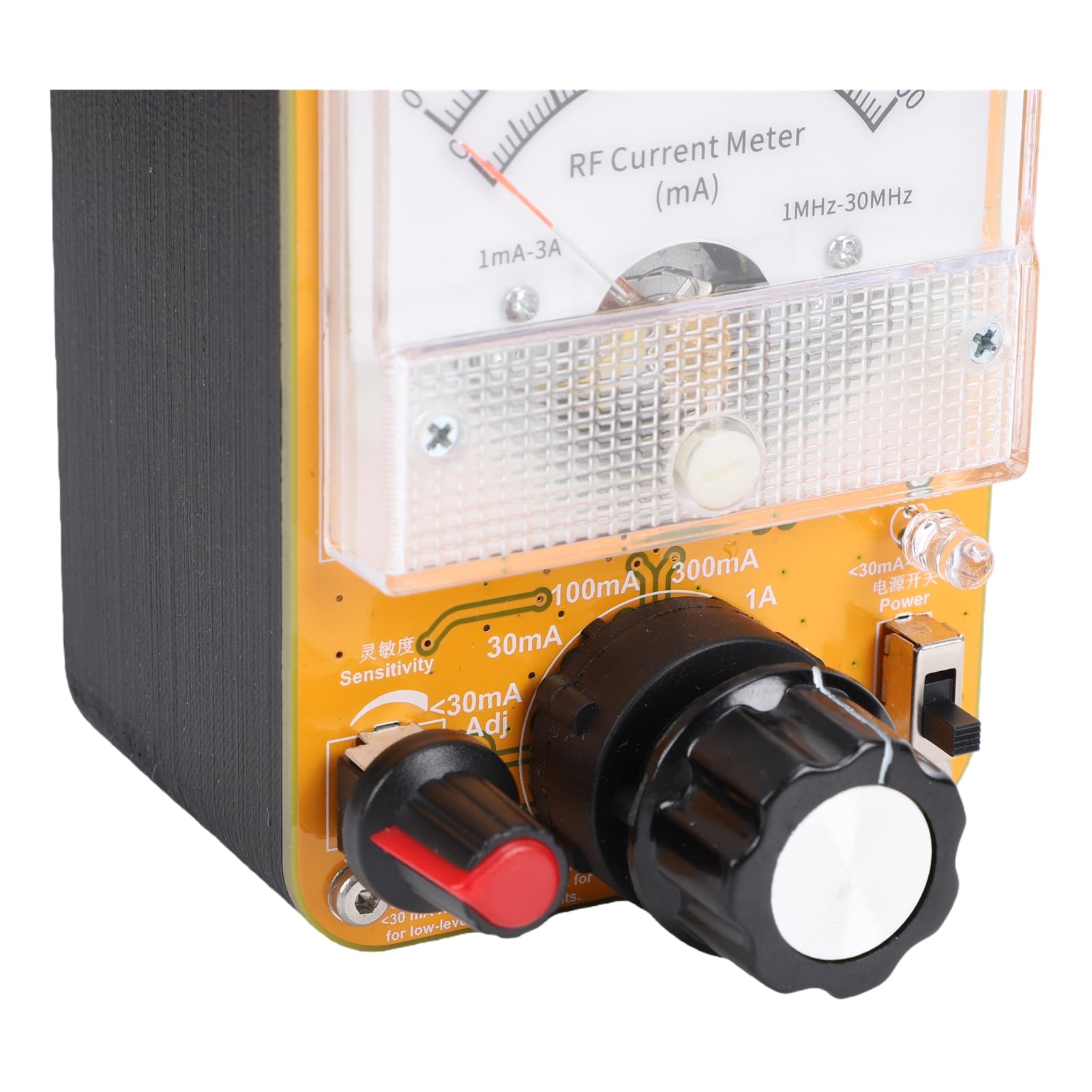

Podświetlenie przedmiotu: Detektor Prądu RF z Panelem Wybierania i Pokrętłem Regulacyjnym, 30 MA 100 MA 300 MA 1 A 3 A, Tester Prądu do Pomiaru AntenyPokaż więcej
Producent: Oreilet

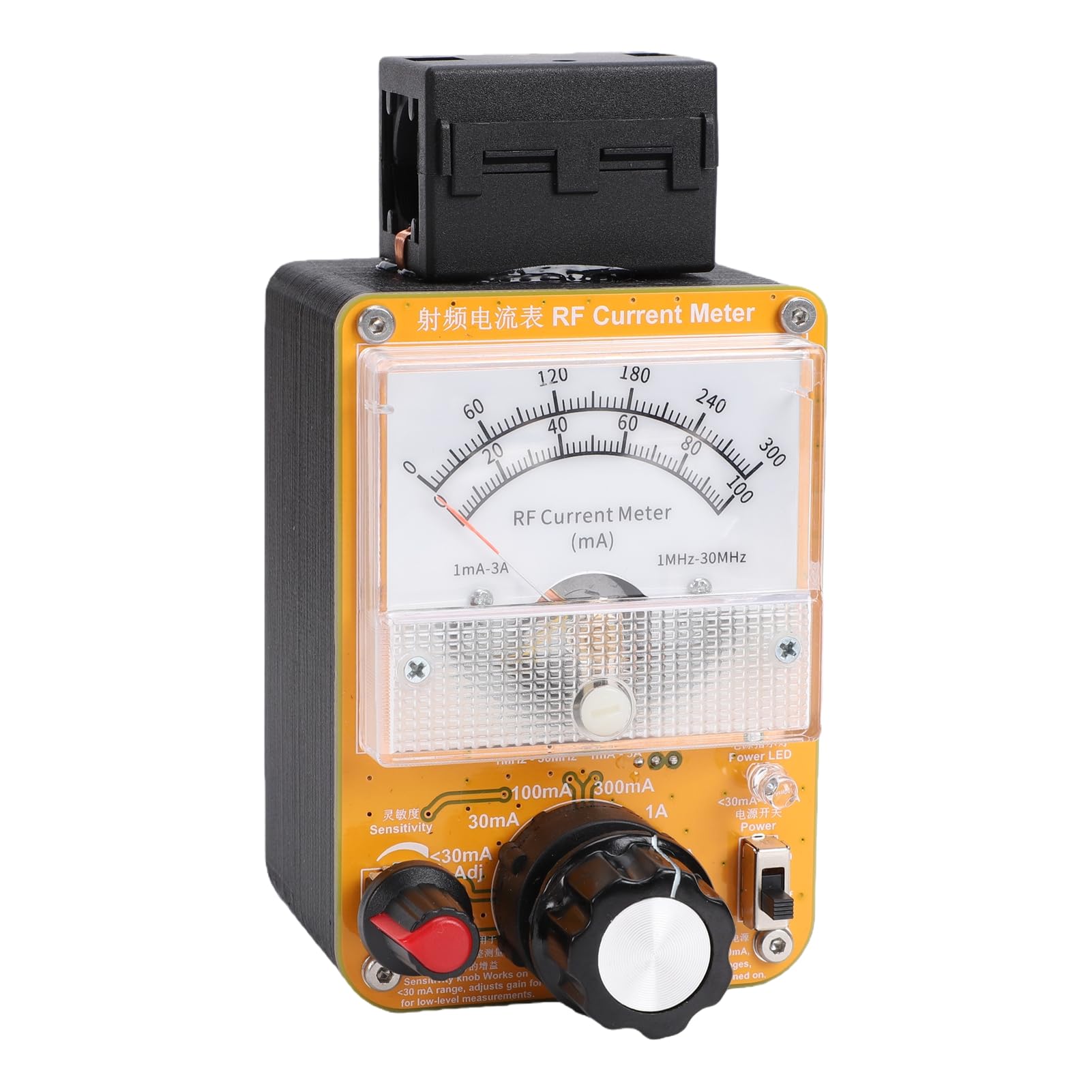

- Szeroki pomiar prądu RF: ten miernik prądu RF dokładnie mierzy prąd od 1 mA do 3 A w 6 wybieranych zakresach.Przeznaczony jest do testowania systemów antenowych HF, w tym elementów, radiali i systemów naziemnych, z zachowaniem dokładności w całym paśmie 1-30 MHz.Cewka indukcyjna obsługuje kable o średnicy do 15 mm
- Kontrola czułości: Dzięki kontroli czułości amperomierz RF może wykrywać prądy poniżej 30 mA, dzięki czemu jest skuteczny w śledzeniu zakłóceń RF w okablowaniu i kablach domowych.Przy maksymalnej czułości widoczne odchylenie występuje przy natężeniu 1 mA lub mniejszym, co pozwala użytkownikom zlokalizować źródła indukowanych zakłóceń.Niewielkie pozostałe ugięcie igły jest zjawiskiem normalnym
- Bezpieczna obsługa: Miernik prądu jest przeznaczony do ostrożnego pomiaru prądu RF.Nie należy go podawać na przewodach przenoszących napięcie RF powyżej 500 V, aby uniknąć uszkodzeń lub obrażeń.Te wytyczne dotyczące bezpieczeństwa są ważne podczas pracy ze średnią lub wysoką energią RF, ponieważ kontakt może spowodować poważne oparzenia.Zawsze używaj odpowiednich ustawień zakresu

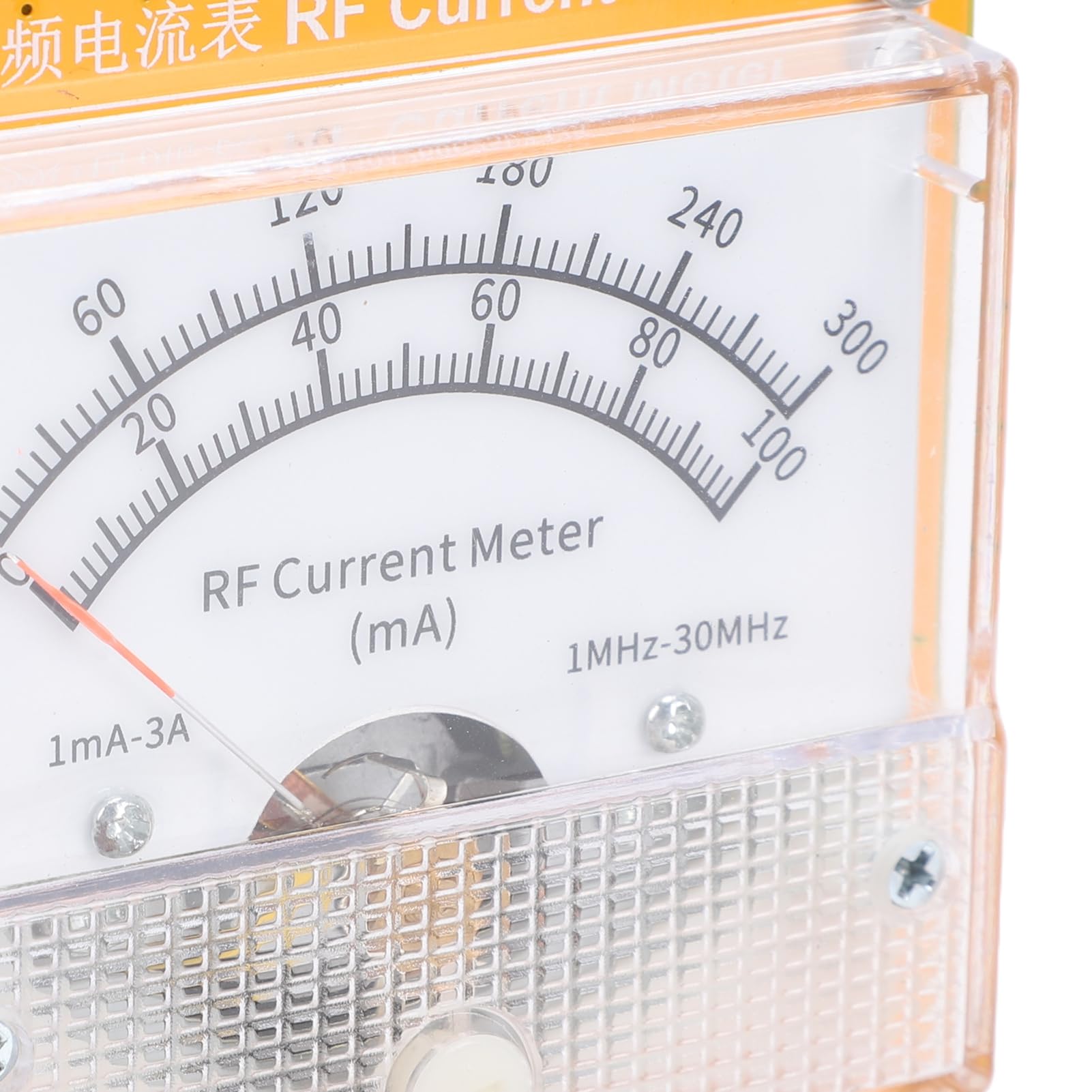

- Procedura kalibracji zapewniająca dokładne odczyty: Aby skalibrować miernik HF, przygotuj 50-omowe obciążenie pozorowane, precyzyjny watomierz RF i nadajnik ustawiony na 50 W CW.Ustaw selektor zakresu na 1A.Przy mocy 50 W przyłożonej do obciążenia 50 omów, teoretyczny prąd wynosi 1,0 A, a miernik analogowy powinien wyświetlać odczyt w pełnej skali wynoszący 100
- Regulowana kalibracja do użytku w terenie: Jeśli odczyt znacznie różni się od oczekiwanego 1,00 A, po zdjęciu obudowy uzyskaj dostęp do trymera kalibracyjnego na płytce drukowanej pod miernikiem analogowym.Reguluj go, aż miernik wyświetli prawidłowe 1,00 A. Dzięki temu miernik prądu RF pozostanie dokładny w przypadku projektów elektronicznych, napraw i sprawdzania obwodów
